STAR-CCM+温度温度分布导入ANSYS classic

1 原始温度分布数据

STAR-CCM+导出的温度分布数据如下表，含有节点坐标和温度。

2 导出新模型节点

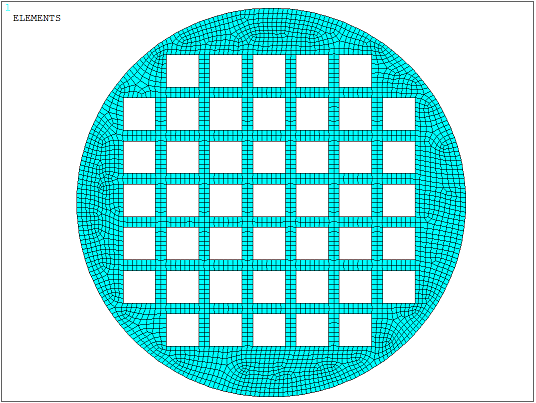

在ANSYS里根据结构模型划分网格（自己随便画的一个模型），使用以下命令流导出所有节点坐标。

12
1
/prep7
2
ALLS
3
*get,ncount,node,,COUNT !总节点数
4
*get,nnum,node,,num,MIN !最小节点编号
5
*cfopen,'node',csv      !打开待输出文件
6
*cfwrite,'nx,ny'
7
*do,i,1,ncount          !依次写入节点坐标
8
*vwrite,nx(nnum),ny(nnum)
9
(f12.6,',',f12.6)
10
nnum=NDNEXT(nnum)
11
*enddo
12
*cfclos

导出结果如下表所示：

3 节点温度插值

将上述数据导入Matlab，如下scatteredInterpolant函数进行插值：

18
1
% Xm,Ym,TemperatureK原始温度分布数据，构造插值函数
2
f=scatteredInterpolant(Xm,Ym,TemperatureK);
3
% 插值得到新节点的温度值
4
newTemperature=f(nx,ny);
5
subplot(1,2,1)
6
scatter(Xm,Ym,5,TemperatureK,'filled');
7
axis equal
8
xlim([-1,1]);
9
ylim([-1,1]);
10
subplot(1,2,2);
11
scatter(nx,ny,5,newTemperature,'filled');
12
axis equal
13
xlim([-1,1]);
14
ylim([-1,1]);
15
%写入文件
16
fid=fopen('node_temp.csv','wt');
17
fprintf(fid,'%f\n',newTemperature);
18
fclose(fid);

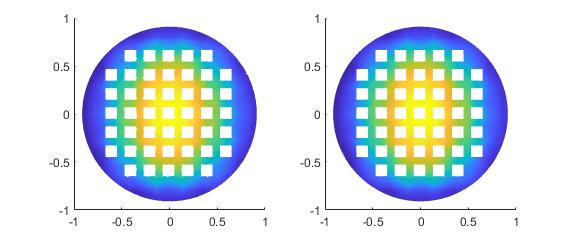

得到原始温度分布与新节点的温度分布：

4 导入节点温度

使用以下命令流再将上述得到的节点温度导入ANSYS：

11
1
/prep7
2
ALLS
3
*get,ncount,node,,COUNT
4
*get,nnum,node,,num,MIN
5
*dim,node_temp,array,ncount,1
6
*vread,node_temp,'node_temp','csv',,ijk
7
(f12.6)
8
*do,i,1,ncount
9
bf,nnum,temp,node_temp(i)
10
nnum=NDNEXT(nnum)
11
*enddo

得到导入的温度分布如下图所示：

5 其它

• 如果两种软件使用的模型单位不一样，可以在Matlab内对坐标进行缩放；
• 如果两种软件内模型的方位不一致，可以在Matlab内对坐标进行旋转或者偏移。不过最常见的情况下，只需交换一下xyz坐标即可。
