ANSYS 二次开发：C#与tcl程序通过Socket传递命令1 tcl服务端2 启动tcl Socket监听服务3 C# 通过Socket发送命令并接收结果

ANSYS Classic 本身不提供外部应用程序接口，但其自身支持tcl/tk脚本，因此可以在c#与tcl之间通过Socket传递命令，然后再由tcl向ANSYS发送命令，其流程如下：

1 tcl服务端

使用以下代码监听9900端口，其回调函数为EchoAccept，一旦有可读数据，调用Echo函数，若识别"/input"命令，则使用ANSYS提供给tcl的“ans_sendcommand”函数，向ANSYS发送命令，并返回命令执行结果。


58
1
2
proc Echo_Server {port} {
3
   global echo
4
   puts "****************port:$port**********"
5
   set echo(main) [socket -server EchoAccept $port]
6
}
7
8
proc EchoAccept {sock addr port} {
9
   global echo
10
   puts "Accept $sock from $addr port $port"
11
   set echo(addr,$sock) [list $addr $port]
12
   fconfigure $sock -buffering line
13
   fileevent $sock readable [list Echo $sock]
14
}
15
16
proc Echo {sock} {
17
   global echo
18
   set len [gets $sock line]
19
   #puts "length of line is : $len"
20
   if {[eof $sock] || $len==0} {
21
      close $sock
22
      puts "Close $echo(addr,$sock)"
23
      unset echo(addr,$sock)
24
   } else {
25
        if {[string compare $line "quit"] == 0} {
26
            close $echo(main)
27
            return
28
        }
29
        puts "command: $line"
30
        if {[string length $line] > 0} {
31
            # if it's a input command
32
            if {[string first "input," $line] >0} {
33
                set cmd [catch {ans_sendcommand )$line} cmsg]
34
                puts "cmd = $cmd"
35
                if {$cmd ==1 } {
36
                   if {[string first "error" $cmsg] > 0} {
37
                        puts "exception: $cmsg"
38
                        puts $sock "error"
39
                    } elseif {[string first "warning" $cmsg] > 0 } {
40
                        puts "exception: $cmsg"
41
                        puts $sock "warning"
42
                    } else {
43
                        puts "exception: $cmsg"
44
                      puts $sock "other message"
45
                    }
46
               } else {
47
                    puts "success:$cmsg"
48
                    puts $sock "success"
49
                }
50
            }
51
        }
52
   }
53
}
54
55
if {[catch {Echo_Server 9900}]} {
56
   if {[catch {Echo_Server 9990}]} {
57
      Echo_Server 9999
58
   }

2 启动tcl Socket监听服务

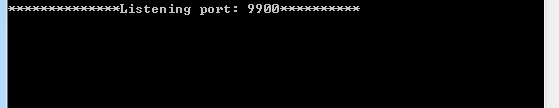

在ANSYS里运行上述tcl脚本。若上述脚本保存为server.tcl文件，则运行的方式为在ANSYS命令栏输入：~tcl,source server.tcl，启动后，在ANSYS输出窗口可以看到：

表明已经开启socket监听服务，后续可以将该过程的开启设置为自动化的，即随ANSYS启动自动运行该脚本，而无需手动输入。

3 C# 通过Socket发送命令并接收结果

由于是同一台计算机上不同程序，C#上tcp客户端请求连接127.0.0.1：9900，发送事先准备好的APDL命令流文件名，然后等待接收返回结果。


44
1
static string sendCommand(string commandFileName)
2
{
3
    string resultFlag = string.Empty;
4
    IPEndPoint remoteEP = new IPEndPoint(IPAddress.Parse("127.0.0.1"), 9900);
5
    TcpClient newClient = new TcpClient();
6
    try
7
    {
8
        newClient.Connect(remoteEP);
9
    }
10
    catch (SocketException)
11
    {
12
        return "SocketException";
13
    }
14
    NetworkStream nwstream = newClient.GetStream();
15
    StreamWriter smwriter = new StreamWriter(nwstream, Encoding.ASCII);
16
    StreamReader smreader = new StreamReader(nwstream, Encoding.ASCII);
17
    smwriter.WriteLine("/input,"+commandFileName);
18
    smwriter.Flush();
19
    Thread thread = new Thread((ThreadStart)delegate
20
                               {
21
                                   while (true)
22
                                   {
23
                                       if (nwstream.DataAvailable)
24
                                       {
25
                                           break;
26
                                       }
27
                                       Thread.Sleep(100);
28
                                   }
29
                                   resultFlag = smreader.ReadLine();
30
                                   nwstream.Close();
31
                                   smreader.Close();
32
                                   smwriter.Close();
33
                                   newClient.Close();
34
                               });
35
    thread.Name = "GetReturnFlag";
36
    thread.Start();
37
    thread.Join();
38
    thread.Abort();
39
    while (thread.ThreadState != System.Threading.ThreadState.Aborted)
40
    {
41
        Thread.Sleep(100);
42
    }
43
    return (resultFlag);
44
}

准备一下APDL文件：


3
1
#fileName:input.mac
2
a=3
3
b=4

运行以下代码：


3
1
string commandFileName = "input.mac";
2
string resultFlag = sendCommand(commandFileName);
3
Console.WriteLine(resultFlag);

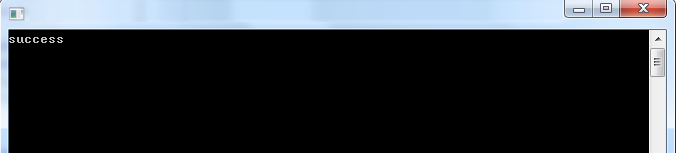

得到：

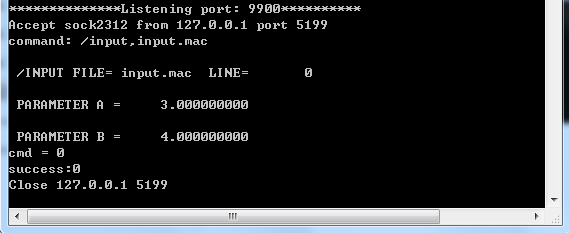

ANSYS输出窗口内容为：
